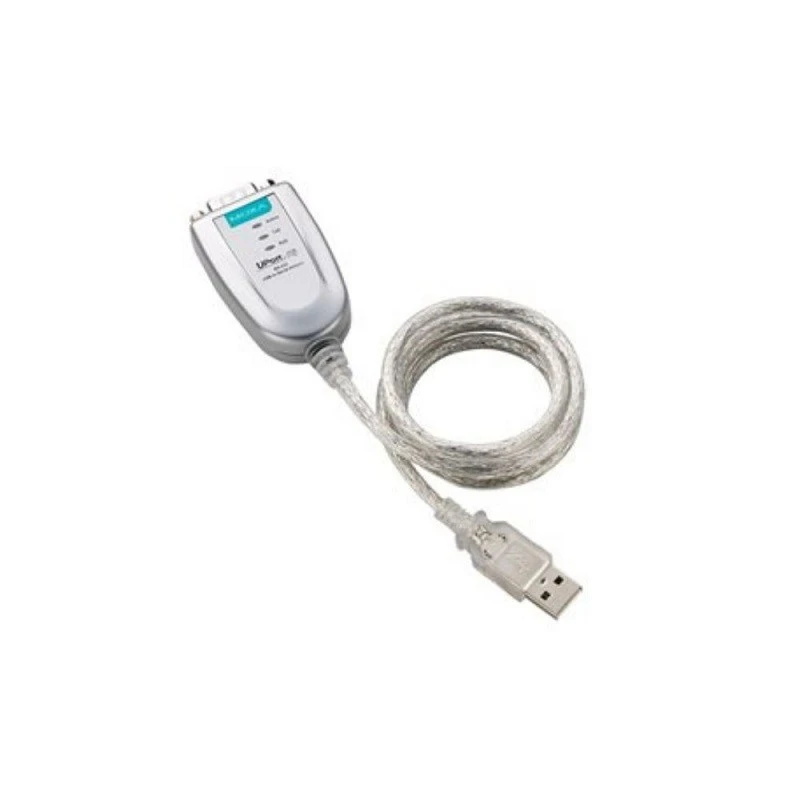

MoxaUport 1110 1- Port rs -232 USB-til-seriekonvertere

Indledning

Moxa Uport 1110 USB-til-serielle konvertere er det perfekte tilbehør til bærbare computer- eller arbejdsstationscomputere, der ikke har en seriel port. De er vigtige for ingeniører, der har brug for at forbinde forskellige serielle enheder i marken eller separate interface -konvertere til enheder uden en standard COM -port eller DB9 -stik.

Moxa uport 1110 konverterer fra USB til Rs -232. Alle produkter er kompatible med ældre serielle enheder og kan bruges med instrumentering og salgsopgaver.

Funktioner og Fordele

921.6 kbps maksimalt baudrat til hurtig datatransmission
Drivere sørgede for Windows, MacOS, Linux og Wince
Virtuel maskine understøttet til VMware Fusion/ESXi og paralleller
Mini-DB 9- Kvinde-til-terminal-blok-adapter til let ledning
LED'er til at indikere USB og TXD/RXD -aktivitet
2 kV isoleringsbeskyttelse (for "-i" modeller)

Specifikationer

USB Interface

Hastighed

12 Mbps

USB -stik

USB Type A: Uport 1110/1130/1130i/1150

USB Type B: Uport 1150i

USB Standarder

USB 2.. 0 kompatibel, USB 1. 0/1.1 kompatible

Seriel Interface

Ingen. af Porte	1
Stik	DB9 han
Baudrate	50 bps til 921,6 kbps
Data Bit	5, 6, 7, 8
Stop Bit	1, 1.5, 2
Paritet	Ingen, jævn, underlig plads, Mark
Flyde Kontrollere	Ingen RTS/CTS XON/XOFF
Isolation	2 kV (i modeller)
Seriel Standarder	Rs -232: Uport 1110 Rs -422/485: Uport 1130/1130i Rs -232/422485: Uport 1150/1150i

Seriel Signaler

Rs-232	TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND
Rs-422	TX+, TX-, RX+, RX-, GND
Rs -485-4w	TX+, TX-, RX+, RX-, GND
Rs -485-2w	Data+, data-, GND

Seriel Software Funktioner

Windows Chauffører	Windows 11, 10, 8.1, 8, 7, Vista, ME og XP Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2, 2008, 2003, 2000 og NT
Linux Chauffører	Kernel 6.x, 5.x, 4.x, 3.x, 2.6.x og 2.4.x
Mac Chauffører	MacOS 10.12 til 10.15
ARM®-baseret Platform Støtte	Linux kerne 6.x, 5.x og 4.x Windows 11
Virtual Maskine	VMware Fusion (Windows On MacOS 10.12 til 10.15) VMware ESXI (Windows 7 til 10, Windows Server 2008 R2 til 2019) VMware ESXI (Linux Kernel 5 og 4) Parallels Desktop (Windows på MacOS 10.12 til 10.15)
Android API	Android 3.1.x og senere

Magt Parametre

Input Spænding

5 VDC

Input Strøm

Uport 1110: 30 Ma

Uport 1130: 60 Ma

Uport 1130i: 65 Ma

Uport 1150: 77 Ma

Uport 1150i: 260 Ma

Fysisk Egenskaber

Boliger

Uport 1110/1130/1130i/1150: ABS + polycarbonat Uport 1150i: Metal

Dimensioner

Uport 1110/1130/1130i/1150:

37,5 x 2 0. 5 x 60 mm (1,48 x 0,81 x 2,36 in)

Uport 1150i:

52 x 8 0 x 22 mm (2,05 x 3,15 x 0,87 in)

Vægt

Uport 111 0/1130/1130i/1150: 65 g (0,14 lb)

Uport 115 0 i: 75 g (0,16 lb)

Miljø Grænser

Drift Temperatur	0 til 55 grader (32 til 131 grad F)
Opbevaring Temperatur (pakke inkluderet)	-20 til 70 grader (-4 til 158 grad F)
Omgivende Slægtning Fugtighed	5 til 95% (ikke-kondensering)

Standarder og Certificeringer

EMC	EN 55032/35
Emi	CISPR 32, FCC del 15b klasse 1
Ems	IEC 61000-4-2 ESD: Kontakt: 4 kV; Luft: 8 kV IEC 61000-4-3 Rs: 80 MHz til 1 GHz: 3 V/m IEC {{0}} eft: strøm: 1 kV; Signal: 0,5 kV IEC 61000-4-5 bølge: strøm: 2 kV IEC 61000-4-6 CS: 150 kHz til 80 MHz: 3 v/m Iec 61000-4-8 pfmf
Sikkerhed	Ul 60950-1 (uport 1150i)

Erklæring

Grøn Produkt

Rohs, Crohs, Weee

MTBF

Tid

1.949.025 timer

Standarder

Mil-HDBK -217 f

Telcordia (Bellcore), GB

Pakke Indhold

Enhed	1 x Uport 1100-serie USB-til-seriel konverter
Kabel	Uport 1150i: 1 x USB Type A Mand til USB Type B Mand
Stik	1 x Mini DB9F-TO-TB (Uport 1130/1150 Modeller)
Dokumentation	1 x hurtig installationsvejledning 1 x garantikort

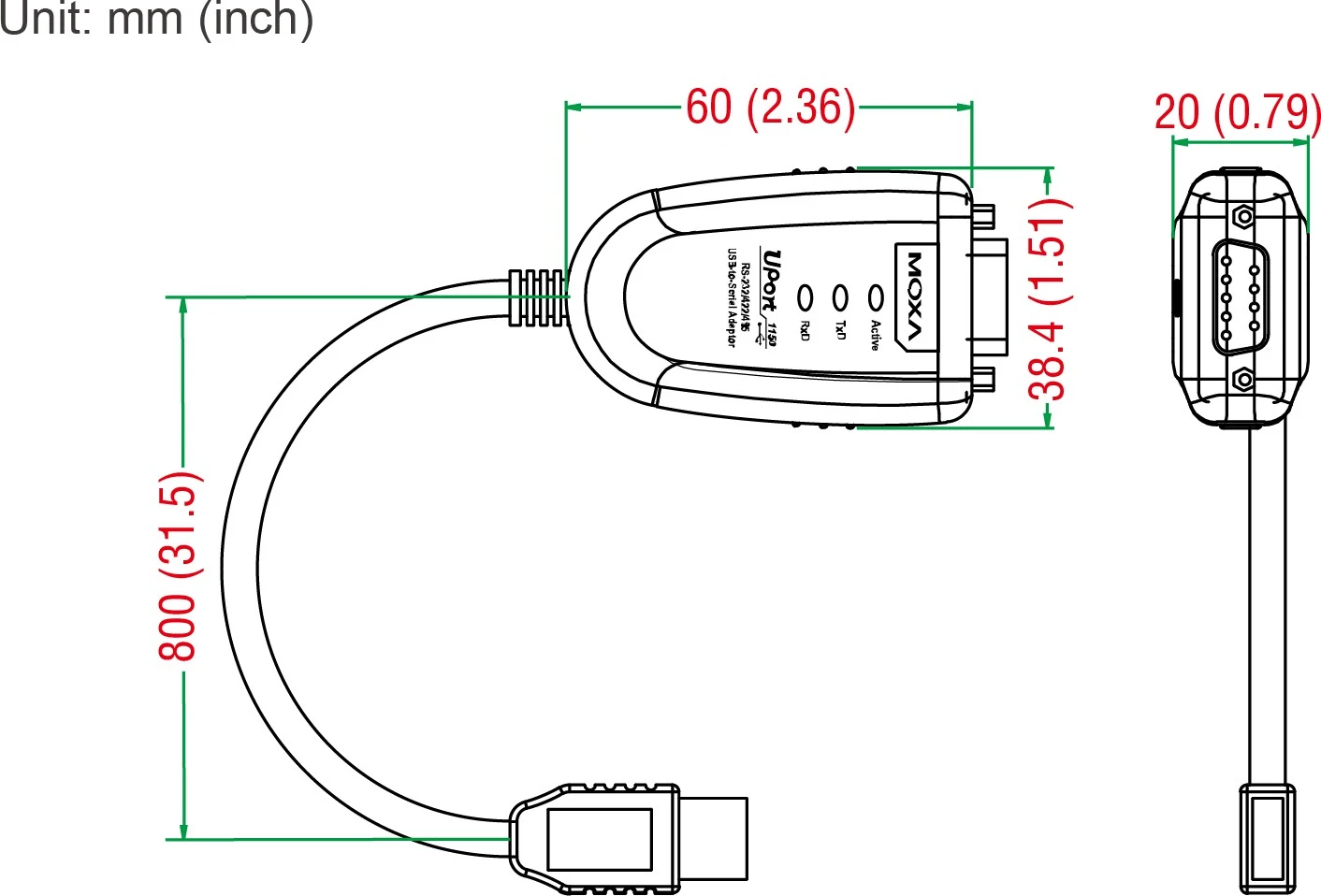

Dimensioner

Bestilling Information

Model Navn	USB Interface	Seriel Standarder	Ingen. af Seriel Porte	Isolation	Boliger Materiale	Drift Temp.
Uport 1110	USB 1.1	Rs -232	1	–	ABS+PC	0 til 55 grader
Uport 1130	USB 1.1	Rs -422/485	1	–	ABS+PC	0 til 55 grader
Uport 1130i	USB 1.1	Rs -422/485	1	2 kV	ABS+PC	0 til 55 grader
Uport 1150	USB 1.1	Rs -232/422/485	1	–	ABS+PC	0 til 55 grader
Uport 1150i	USB 1.1	Rs -232/422/485	1	2 kV	Metal	0 til 55 grader

Tilbehør (Solgt separat)

Kabler

NP21101	DB25 Mand til DB9 kvindeligt kabel til Rs -232 transmission, 30 cm
Cbl-f9m 9-20	DB9 Kvindelig til DB9 Mandlig seriel kabel, 20 cm
Cbl-f9m 9-150	DB9 Kvindelig til DB9 Mandlig seriel kabel, 1,5 m
CBL-RJ45SF 9-150	8- pin rj45 til db9 kvindeligt seriel kabel med afskærmning, 1,5 m
CBL-USBA/B -100	USB Type A til USB Type B -kabel, 1 m
