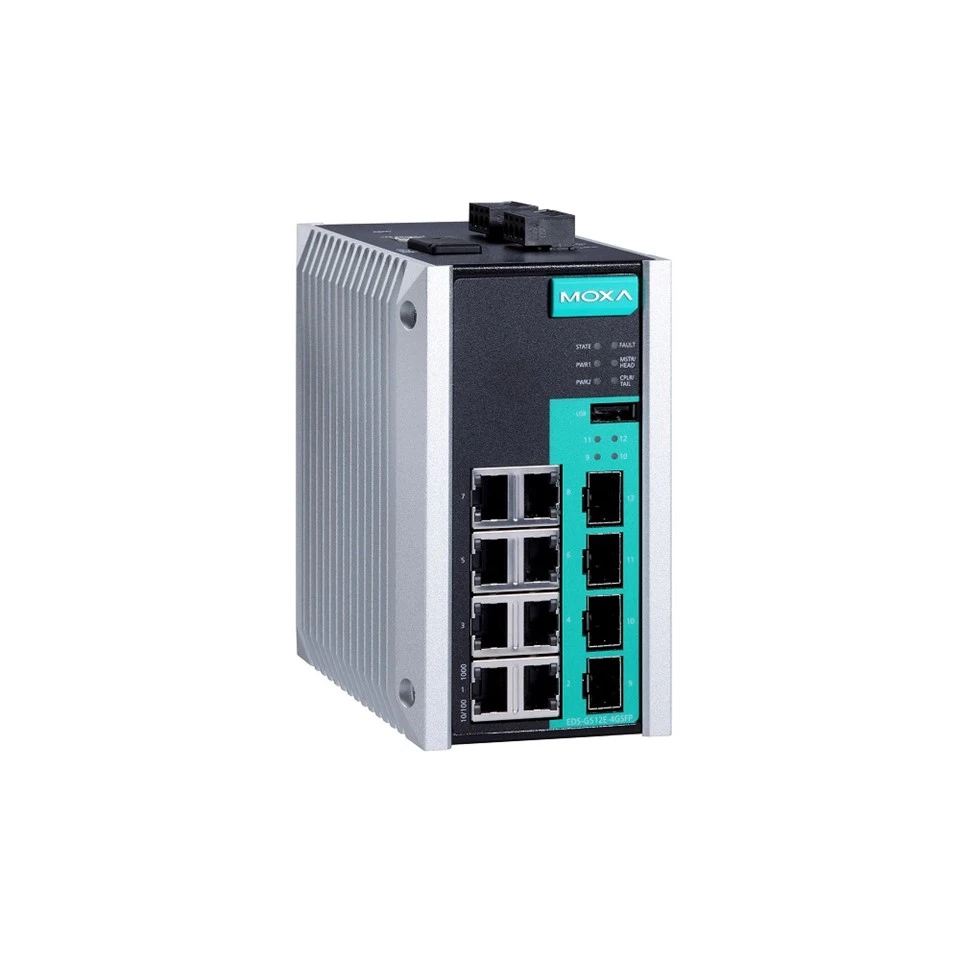

MoxaEDS-G512E -4 GSFP12G-Port Full Gigabit Industrial Managed Ethernet Switches
Indledning
Moxa EDS-G512E -4 GSFP er udstyret med 12 Gigabit Ethernet-porte og op til 4 fiberoptiske porte, hvilket gør det ideelt til at opgradere et eksisterende netværk til gigabit-hastighed eller opbygge en ny fuld gigabit-rygrad. Det leveres også med 8 10/100/1000Baset (x) -kompatible Ethernet-portindstillinger til at forbinde PoE-enheder med høj båndbredde. Gigabit-transmission øger båndbredden for højere ydelse og overfører store mængder tredobbelt tjenester hurtigt på tværs af et netværk.
Redundante Ethernet -teknologier såsom Turbo Ring, Turbo Chain, RSTP/STP og MSTP øger pålideligheden af dit system og forbedrer tilgængeligheden af din netværks rygrad. Moxa EDS-G512E -4 GSFP er designet specifikt til kommunikation, der kræver applikationer, såsom video- og procesovervågning, ITS og DCS-systemer, som alle kan drage fordel af en skalerbar rygradskonstruktion.
Funktioner og Fordele
- 8 IEEE 802.3AF og IEEE 802.3at POE+ standardporte
- 36- Watt output pr. Poe+ Port i højeffekttilstand
- Turbo -ring og turbokæde (gendannelsestid <50 ms @ 250 switches), RSTP/ STP og MSTP til netværksredundans
- RADIUS, TACACS+, MAB -godkendelse, SNMPV3, IEEE 802.1X, MAC ACL,
- HTTPS, SSH og Sticky Mac-adresses for at forbedre netværkssikkerheden
- Sikkerhedsfunktioner baseret på IEC 62443
- Ethernet/IP, Profinet og Modbus TCP -protokoller understøttet til enhedsstyring og overvågning
- Understøtter MXStudio for let, visualiseret industriel netværksstyring
- V-ON ™ sikrer millisekund-niveau multicast-data og videotetværksgendannelse
Ekstra Funktioner og Fordele
- Kommandolinjegrænseflade (CLI) til hurtigt at konfigurere større administrerede funktioner
- Avanceret POE -styringsfunktion (POE -portindstilling, PD -fejlcheck og POE -planlægning)
- DHCP mulighed 82 til IP -adresseopgave med forskellige politikker
- Understøtter Ethernet/IP-, Profinet- og Modbus TCP -protokoller til enhedsstyring og overvågning
- IGMP Snooping og GMRP til filtrering af multicast -trafik
- Port-baserede VLAN, IEEE 802.1Q VLAN og GVRP for at lette netværksplanlægning
- Understøtter ABC -02- USB (Automatic Backup Configurator) til systemkonfigurations backup/gendannelse og firmwareopgradering
- Port Mirroring for Online Debugging
- QoS (IEEE 802.1p/1q og TOS/DiffServ) for at øge determinismen
- Port trunking for optimal båndbreddeudnyttelse
- RADIUS, TACACS+, MAB -godkendelse, SNMPV3, IEEE 802.1X, Mac
- ACL, HTTPS, SSH og Sticky MAC -adresse for at forbedre netværkssikkerheden
- SNMPV1/V2C/V3 til forskellige niveauer af netværksstyring
- RMON til proaktiv og effektiv netværksovervågning
- Båndbreddestyring for at forhindre uforudsigelig netværksstatus
- Lås Port -funktion til blokering af uautoriseret adgang baseret på MAC -adresse
- Automatisk advarsel med undtagelse via e -mail og relæudgang
Specifikationer
Input/output Grænseflade
|
Alarm Kontakte Kanaler |
1, Relæoutput med den aktuelle bæreevne på 1 A @ 24 VDC |
|
Knapper |
Nulstil knap |
|
Digital Indgang Kanaler |
1 |
|
Digital Input |
+13 til +30 V for stat 1 {{0}} til +3 V for tilstand 0 Maks. Indgangsstrøm: 8 Ma |
Ethernet Grænseflade
|
10/100/1000Baset (x) Porte (RJ45 stik) |
EDS-G512E -4 GSFP: 8 Auto forhandlingshastighed Fuld/halv duplex -tilstand Auto MDI/MDI-X-forbindelse EDS-G512E -4 GSFP-T: 8 Auto forhandlingshastighed fuld/halv duplex -tilstand Auto MDI/MDI-X-forbindelse |
|
Poe Porte (10/100/1000Baset (x), RJ45 stik) |
EDS-G512E -8 Poe -4 GSFP: 8 EDS-G512E -8 Poe -4 GSFP-T: 8 |
|
100/1000BASESFP Slots |
4 |
|
Standarder |
IEEE 802.3 for 10Baset IEEE 802.3U for 100BASET (X) og 100BaseFX IEEE 802.3ab for 1000Baset (x) IEEE 802.3Z for 1000BASESX/LX/LHX/ZX IEEE 802.3x til flowkontrol IEEE 802.1d -2004 til spanning af træprotokol IEEE 802.1W til hurtig spandende træprotokol IEEE 802.1s til flere spandende træprotokol IEEE 802.1p til serviceklasse IEEE 802.1q til VLAN -tagging IEEE 802.1x til godkendelse IEEE 802.3AD til Port Trunk med LACP |
Ethernet Programmel Funktioner
|
Filter |
802.1Q VLAN, Port-baseret VLAN, GVRP, IGMP V1/V2/V3, GMRP |
|
Industriel Protokoller |
Ethernet/IP, Modbus TCP, PROFINET IO -enhed |
|
Ledelse |
LLDP, Back Pressure Flow Control, Bootp, Port Mirror, DHCP Option 66/67/82, DHCP Server/Client, Fiber Check, Flow Control, IPv4/IPv6, RARP, RMON, SMTP, SNMP Informer, SNMPV1/V2C/V3, Synslog, Telnet, TFTP |
|
MIB |
Ethernet-lignende MIB, MIB-II, Bridge MIB, P-Bridge MIB, Q-Bridge MIB, RMON MIB Grupper 1, 2, 3, 9, RSTP MIB |
|
Redundans Protokoller |
Linkaggregering, MSTP, RSTP, STP, Turbo Chain, Turbo Ring V1/V2 |
|
Sikkerhed |
Broadcast Storm Protection, HTTPS/SSL, TACACS+, SNMPV3, MAB -godkendelse, Stick |
|
TidLedelse |
NTP-server/-klient, SNTP |
Skifte Egenskaber
|
IGMP Grupper |
2048 |
|
Jumbo Ramme Størrelse |
9,6 kb |
|
Mac Tabel Størrelse |
8 K |
|
Maks. Ingen. af VLANS |
256 |
|
Pakke Buffer Størrelse |
4 mbits |
|
Prioritet Køer |
4 |
|
VLAN Id Rækkevidde |
Vid 1 til 4094 |
USB Grænseflade
|
Opbevaring Havn |
USB Type A. |
Ledet Interface
|
Ledet Indikatorer |
PWR1, PWR2, stat, fejl, 10/100m (TP -port), 1000M (TP -port), 100/1000 m (SFP Port), Mstr/Head, CPLR/Tail, Smart Poe LED (EDS-G512E -8 Poe -4 GSFP-serien kun) |
Seriel Grænseflade
|
Konsol Havn |
USB-seriel konsol (type B-stik) |
DUKKERT Skifte Konfiguration
|
DUKKERT Skifter |
Turbo ring, master, kobling, reserve |
Magt Parametre
|
Forbindelse |
2 aftagelig 4- Kontakt terminalblokken (r) |
|
Indgang Strøm |
EDS-G512E -4 GSFP-modeller: 0. 34 A @ 24 VDC EDS-G512E -8 Poe -4 GSFP-modeller: 5.30 A @ 48 VDC |
|
Indgang Spænding |
EDS-G512E -4 GSFP-modeller: 12/24/48/-48 VDC EDS-G512E -8 Poe -4 GSFP-modeller: 48 VDC, overflødige dobbeltindgange |
|
Drift Spænding |
EDS-G512E -4 GSFP-modeller: 9.6 til 60 VDC EDS-G512E-8PoE-4GSFP models: 44 to 57 VDC (>50 VDC til POE+ output anbefalet) |
|
Overbelaste Strøm Beskyttelse |
Understøttet |
|
Bagside Polaritet Beskyttelse |
Understøttet |
|
Magt Budget |
EDS-G512E -8 Poe -4 GSFP: Max. 240 W for samlet PD-forbrug EDS-G512E -8 Poe -4 GSFP: Max. 36 W for hver Poe -port |
|
Magt Forbrug (Maks.) |
EDS-G512E -8 Poe -4 GSFP: Max. 14.36 W fuld belastning uden PDS 'forbrug EDS-G512E -8 Poe -4 GSFP-T: Max. 14.36 W Fuld belastning uden PDS 'forbrug EDS-G512E -8 Poe -4 GSFP: Når du vælger en strømforsyning, skal du kontrollere PD-strømforbruget. EDS-G512E -8 Poe -4 GSFP-T: Når du vælger en strømforsyning, skal du kontrollere PD-strømforbruget. |
Fysisk Egenskaber
|
Boliger |
Metal |
|
Ip Bedømmelse |
IP30 |
|
Dimensioner |
79,2 x 135 x 137 mm (3,1 x 5,3 x 5,4 in) |
|
Vægt |
EDS-G512E -4 GSFP: 1.440 g (3,18 lb) EDS-G512E -8 Poe -4 GSFP: 1.540 g (3,40 lb) |
|
Installation |
DIN-RAIL MONTERING, vægmontering (med valgfrit sæt) |
Miljø Grænser
|
Drift Temperatur |
Standardmodeller: -10 til 60 grader (14 til 140 grader F) bred temp. Modeller: -40 til 75 grader ({6}} til 167 grad F) |
|
Opbevaring Temperatur (pakke inkluderet) |
-40 til 85 grader (-40 til 185 grad F) |
|
Omgivende Slægtning Fugtighed |
5 til 95% (ikke-kondensering) |
Standarder og Certificeringer
|
Sikkerhed |
EDS-G512E -4 GSFP/EDS-G512E -8 Poe -4 GSFP-modeller: UL 508 EDS-G512E -8 Poe -4 GSFP Models: en {60950-1} (lvd) |
|
EMC |
Da 61000-6-2/-6-4 |
|
Ems |
EDS-G512E -4 GSFP: IEC 61000-4-2 ESD: Kontakt: 8 kV; Luft: 15 kV EDS-G512E -4 GSFP: IEC 61000-4-3 Rs: 80 MHz til 1 GHz: 10 V/m EDS-G512E -8 Poe -4 GSFP: IEC 61000-4-3 Rs: 80 MHz til 1 GHz: 20 V/m EDS-G512E -4 GSFP-T: IEC 61000-4-3 Rs: 80 MHz til 1 GHz: 10 V/m EDS-G512E -8 Poe -4 GSFP-T: IEC 61000-4-3 Rs: 80 MHz til 1 GHz: 20 V/M EDS-G512E -4 GSFP: IEC {61000-4-4 EFT: Power: 4 kv; Signal: 4 kV EDS-G512E -8 Poe -4 GSFP: IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV EDS-G512E -8 Poe -4 GSFP-T: IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV EDS-G512E -4 GSFP-T: IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV EDS-G512E -4 GSFP: IEC 61000-4-5 bølge: strøm: 4 kV; Signal: 4 kV EDS-G512E -8 Poe -4 GSFP: IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV EDS-G512E -4 GSFP: IEC 61000-4-5 bølge: strøm: 4 kV; Signal: 4 kV EDS-G512E -4 GSFP-T: IEC 61000-4-5 bølge: strøm: 4 kV; Signal: 4 kV EDS-G512E -8 Poe -4 GSFP: IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV EDS-G512E -8 Poe -4 GSFP-T: IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V Iec 61000-4-8 pfmf |
|
Emi |
FCC del 15b klasse A |
|
Farlig Placeringer |
EDS-G512E -4 GSFP-serie: ATEX, klasse I Division 2 |
|
Maritim |
EDS-G512E -4 GSFP-modeller: DNV, LR, ABS, NK |
|
Magt Understation |
IEC 61850-3, IEEE 1613 |
|
Jernbane |
Da 50121-4 |
|
Trafik Kontrollere |
EDS-G512E -4 GSFP: NEMA TS2 |
|
Stød |
IEC 60068-2-27 |
|
Frit fald |
IEC 60068-2-32 |
|
Vibrationer |
IEC 60068-2-6 |
MTBF
|
Tid |
EDS-G512E -4 GSFP (-t) Modeller: 816.823 timer EDS-G512E -8 Poe -4 GSFP (-t) Modeller: 788.215 timer |
|
Standarder |
Telcordia (Bellcore), GB |
Pakke Indhold
|
Enhed |
1 x EDS-G512E Series Switch |
|
Kabel |
1 x USB Type A Mand til USB Type B Mand |
|
Installation Kit |
4 x cap, plast, til RJ45 -port |
|
Dokumentation |
1 x hurtig installationsvejledning 1 x garantikort 1 x Produktcertifikater for kvalitetsinspektion, forenklet kinesisk 1 x produktmeddelelse, forenklet kinesisk |
|
Seddel |
SFP -moduler skal købes separat til brug med dette produkt. |
Dimensioner
 |
Bestilling Information
|
Model Navn |
10/100/1000Baset (x) Porte, RJ45 Stik |
Poe -porte, 10/100/ 1000Baset (x), RJ45 Stik |
IEEE 802.3af/at for Poe/Poe+ Produktion |
100/1000base SFP Slots |
Drift Vikar. |
|
EDS-G512E -4 GSFP |
8 |
– |
– |
4 |
-10 til 60 grad |
|
EDS-G512E -4 GSFP-T |
8 |
– |
– |
4 |
-40 til 75 grad |
|
EDS-G512E -8 Poe -4 GSFP |
– |
8 |
√ |
4 |
-10 til 60 grad |
|
EDS-G512E -8 Poe -4 GSFP-t |
– |
8 |
√ |
4 |
-40 til 75 grad |
Tilbehør (Solgt separat)
Opbevaring Sæt
|
Abc -02- USB |
Konfigurations sikkerhedskopierings- og restaureringsværktøj, firmwareopgradering og logfilopbevaringsværktøj til styrede Ethernet -switches og routere, 0 til 60 graders driftstemperatur |
|
ABC -02- USB-T |
Konfigurations sikkerhedskopierings- og restaureringsværktøj, firmwareopgradering og logfilopbevaringsværktøj til styrede Ethernet -switches og routere, -40 til 75 graders driftstemperatur |
Rackmontering Sæt
|
Rk -4 u |
19- tommer rackmonteringssæt |
Vægmontering Sæt
|
Wk -51-01 |
Vægmonteringssæt med 2 plader (51,6 x 67 x 2 mm) og 6 skruer |
SFP Moduler
|
Sfp -1 fellc-t |
SFP-modul med 1 100 base enkelttilstand med LC-stik til 80 km transmission, -40 til 85 graders driftstemperatur |
|
Sfp -1 femlc-t |
SFP-modul med 1 100 Base Multi-Mode, LC Connector til 2/4 km transmission, {{4} til 85 graders driftstemperatur |
|
Sfp -1 feslc-t |
SFP-modul med 1 100 base enkelttilstand med LC-stik til 40 km transmission, -40 til 85 graders driftstemperatur |
|
Sfp -1 g10alc |
WDM-type (BIDI) SFP-modul med 1 1000 basesfp-port med LC-stik til 1 0 km transmission; TX 1310 nm, RX 1550 nm, 0 til 60 graders driftstemperatur |
|
SFP -1 g10alc-t |
WDM-type (BIDI) SFP-modul med 1 1000 basesfp-port med LC-stik til 10 km transmission; TX 1310 NM, RX 1550 NM, -40 til 85 graders driftstemperatur |
|
Sfp -1 g10blc |
WDM-type (BIDI) SFP-modul med 1 1000 basesfp-port med LC-stik til 1 0 km transmission; TX 1550 nm, RX 1310 nm, 0 til 60 graders driftstemperatur |
|
SFP -1 g10blc-t |
WDM-type (BIDI) SFP-modul med 1 1000 basesfp-port med LC-stik til 10 km transmission; TX 1550 NM, RX 1310 NM, -40 til 85 graders driftstemperatur |
|
Sfp -1 g20alc |
WDM-type (BIDI) SFP-modul med 1 1000 basesfp-port med LC-stik til 2 0 km transmission; TX 1310 nm, RX 1550 nm, 0 til 60 graders driftstemperatur |
|
SFP -1 g20alc-t |
WDM-type (BIDI) SFP-modul med 1 1000 basesfp-port med LC-stik til 20 km transmission; TX 1310 NM, RX 1550 NM, -40 til 85 graders driftstemperatur |
|
SFP -1 G20BLC |
WDM-type (BIDI) SFP-modul med 1 1000 basesfp-port med LC-stik til 2 0 km transmission; TX 1550 nm, RX 1310 nm, 0 til 60 graders driftstemperatur |
|
Sfp -1 g20blc-t |
WDM-type (BIDI) SFP-modul med 1 1000 basesfp-port med LC-stik til 20 km transmission; TX 1550 NM, RX 1310 NM, -40 til 85 graders driftstemperatur |
|
Sfp -1 g40alc |
WDM-type (BIDI) SFP-modul med 1 1000 basesfp-port med LC-stik til 4 0 km transmission; TX 1310 nm, RX 1550 nm, 0 til 60 graders driftstemperatur |
|
SFP -1 g40alc-t |
WDM-type (BIDI) SFP-modul med 1 1000 basesfp-port med LC-stik til 40 km transmission; TX 1310 NM, RX 1550 NM, -40 til 85 graders driftstemperatur |
|
SFP -1 G40BLC |
WDM-type (BIDI) SFP-modul med 1 1000 basesfp-port med LC-stik til 4 0 km transmission; TX 1550 nm, RX 1310 nm, 0 til 60 graders driftstemperatur |
|
SFP -1 G40BLC-T |
WDM-type (BIDI) SFP-modul med 1 1000 basesfp-port med LC-stik til 40 km transmission; TX 1550 NM, RX 1310 NM, -40 til 85 graders driftstemperatur |
|
SFP -1 Gezxlc |
SFP -modul med {{0}} Baseezx -port med LC -stik til 110 km transmission, 0 til 60 graders driftstemperatur |
|
SFP -1 Gezxlc -120 |
SFP -modul med {{0}} Baseezx -port med LC -stik til 120 km transmission, 0 til 60 graders driftstemperatur |
|
Sfp -1 glhlc |
SFP -modul med {{0}} Baselh -port med LC -stik til 30 km transmission, 0 til 60 graders driftstemperatur |
|
Sfp -1 glhlc-t |
SFP -modul med 1 1000 Baselh -port med LC -stik til 30 km transmission, -40 til 85 graders driftstemperatur |
|
Sfp -1 glhxlc |
SFP -modul med {{0}} Baselhx -port med LC -stik til 40 km transmission, 0 til 60 graders driftstemperatur |
|
Sfp -1 glhxlc-t |
SFP -modul med 1 1000 Baselhx -port med LC -stik til 40 km transmission, -40 til 85 graders driftstemperatur |
|
Sfp -1 glsxlc |
SFP -modul med {{0}} Baselsx -port med LC -stik til 1 km/2 km transmission, 0 til 60 graders driftstemperatur |
|
Sfp -1 glsxlc-t |
SFP -modul med 1 1000 Baselsx -port med LC -stik til 1 km/2 km transmission, {{3} til 85 graders driftstemperatur |
|
Sfp -1 glxlc |
SFP -modul med {{0}} Baselx -port med LC -stik til 10 km transmission, 0 til 60 graders driftstemperatur |
|
Sfp -1 GlXlc-t |
SFP -modul med 1 1000 Baselx -port med LC -stik til 10 km transmission, -40 til 85 graders driftstemperatur |
|
Sfp -1 gsxlc |
SFP -modul med {{0}} Basesx -port med LC -stik til 300m/550m transmission, 0 til 60 graders driftstemperatur |
|
Sfp -1 gsxlc-t |
SFP -modul med 1 1000 Basesx -port med LC -stik til 300m/550m transmission, {{3} til 85 graders driftstemperatur |
|
Sfp -1 gzxlc |
SFP -modul med {{0}} Basezx -port med LC -stik til 80 km transmission, 0 til 60 graders driftstemperatur |
|
Sfp -1 gzxlc-t |
SFP -modul med 1 1000 Basezx -port med LC -stik til 80 km transmission, -40 til 85 graders driftstemperatur |
|
Sfp -1 gtxrj 45- t |
SFP -modul med 1 1000 BASET -port med RJ45 -stik til 100 m transmission, -40 til 75 graders driftstemperatur |
Programmel
|
Mxview -50 |
Industriel netværksstyringssoftware med en licens til 50 noder (efter IP -adresse) |
|
Mxview -100 |
Industriel netværksstyringssoftware med en licens til 100 noder (efter IP -adresse) |
|
Mxview -250 |
Industriel netværksstyringssoftware med en licens til 250 noder (efter IP -adresse) |
|
Mxview -500 |
Industriel netværksstyringssoftware med en licens til 500 noder (efter IP -adresse) |
|
Mxview -1000 |
Industriel netværksstyringssoftware med en licens til 1000 noder (efter IP -adresse) |
|
Mxview -2000 |
Industriel netværksstyringssoftware med en licens til 2000 noder (efter IP -adresse) |
|
Mxview -opgradering -50 |
Licensudvidelse af MXVIEW Industrial Network Management Software med 50 noder (efter IP -adresse) |
