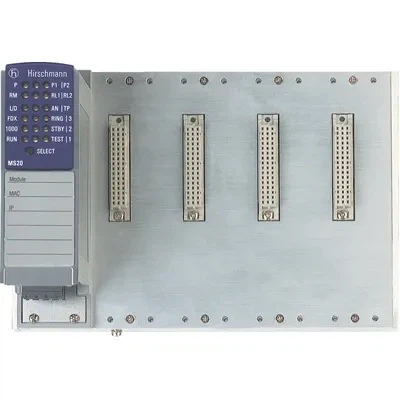

Hirschmann MS 20-1600 saae (MS 20-1600 saaehh)
KonfiguratorBeskrivelse
Hirschmann MS20 MICE Layer 2 -switches har op til 24 hurtige Ethernet -porte og fås i et 2- og 4- slot -version (4- slot kan udvides til en 6- slot ved hjælp af MB -backplane -udvidelsen). Hirschmann-mus MS20 kræver brug af hot-swappable mediemoduler til enhver kombination af kobber/fiber hurtig enhedsudskiftning.
Teknisk Specifikationer
Produktbeskrivelse
|
Slags |
MS 20-1600 saae (MS 20-1600 saaehh) |
|
Beskrivelse |
Modulær hurtig Ethernet Industrial Switch til DIN Rail, Fanless Design, Software Layer 2 Forbedret |
|
Havn slags ogmængde |
Hurtige Ethernet -porte i alt: 16 |
Mere Grænseflader
|
V.24 grænseflade |
1 x RJ11 Socket |
|
USB grænseflade |
1 x USB for at tilslutte auto-konfigurationsadapter ACA 21- USB |
|
Signalering kontakte |
2 x plug-in terminalblok 4- pin |
Netværk størrelse - Cascadibility
|
Linje - / stjerne topologi |
enhver |
|
Ring struktur (Hiper-ring) mængde Skifter |
5 0 (rekonfigurationstid 0,3 sek.) |
MagtKrav
|
Strøm forbrug på 24 V DC |
500 Ma |
|
Drift Spænding |
18 - 32 V dc |
|
Magt forbrug |
12.0 W |
|
Magt produktion i Btu (Det)/h |
40.0 |
Programmel
|
Skift |
Deaktiver læring (hubfunktionalitet), uafhængig VLAN -læring, hurtig aldring, statisk unicast/multicast -adresseindgange, QoS/Port Prioritization (802.1d/P), TOS/DSCP -prioritering, EGRESS Broadcast Limiter pr. Port, Flow Control (802.3x), VLAN (802.1Q), IGMP Snooping/Querier (v1/v2/v3), |
|
Redundans |
Hiper-ring (manager), hiper-ring (ring switch), mediedagsundansprotokol (MRP) (IEC 62439-2), redundant netværkskobling, RSTP 802.1d -2004 (IEC 62439-1), RSTP Guards, RSTP over MRP |
|
Ledelse |
TFTP, LLDP (802.1AB), V.24, HTTP, fælder, SNMP V1/V2/V3, Telnet |
|
Diagnostik |
Management Adresses konfliktdetektion, adresse genlydningsdetektion, signalkontakt, enhedsstatusindikation, LED'er, syslog, duplex-uoverensstemmelsesdetektion, RMON (1,2,3,9), Port Mirroring 1: 1, Port Mirroring 8: 1, Systemoplysninger, selvtest på kold start, SFP-styring, switch dump, |
|
Konfiguration |
Autokonfigurationsadapter ACA11 Limited Support (Rs20/30/40, MS20/30), Automatisk konfiguration Fortro (Roll-Back), Konfigurationsfingeraftryk, BOOTP/DHCP-klient med Auto-konfiguration, autokonfigurationsadapter ACA21/22 (USB), Hidiscovery, DHCP Relay med mulighed 82, kommandolinjegrænseflade (CLI), fuldt udstyret MIB-support, webbaseret styring, kontekstfølsom hjælp |
|
Sikkerhed |
IP-baseret havnsikkerhed, MAC-baseret havnsikkerhed, adgang til styring begrænset af VLAN, SNMP-logning, lokal brugerstyring, ændring af adgangskode på første login |
|
Tid Synkronisering |
PTPV2 -grænseur, SNTP -klient, SNTP -server, |
|
Diverse |
Manuel kabelovergang |
Omgivendebetingelser
|
Drift temperatur |
0-+60 grad |
|
Opbevaring/transport temperatur |
-40-+70 grad |
|
Slægtning fugtighed (ikke-kondensering) |
10-95 % |
Mekanisk konstruktion
|
Dimensioner (Wxhxd) |
202 mm × 133 mm × 100 mm |
|
Vægt |
880 g |
|
Montering |
Din jernbane |
|
Beskyttelse klasse |
IP20 |
Mekanisk stabilitet
|
IEC 60068-2-6 vibrationer |
1 mm, 2 Hz -13. 2 Hz, 9 0 min.; 0,7 g, 13,2 Hz -100 Hz, 90 minutter; 3,5 mm, 3 Hz -9 Hz, 10 cyklusser, 1 oktav/min.; 1 g, 9 Hz -150 Hz, 10 cyklusser, 1 oktav/min |
|
IEC 60068-2-27 stød |
15 g, 11 ms varighed, 18 chok |
EMC interferens immunitet
|
Da 61000-4-2 elektrostatisk udledning (ESD) |
6 kV kontaktudladning, 8 kV luftudladning |
|
Da 61000-4-3 elektromagnetisk felt |
10 v/m (80-1000 MHz) |
|
Da 61000-4-4 hurtig transienter (sprænge) |
2 kV Power Line, 1 kV datalinje |
|
Da 61000-4-5 bølge spænding |
Power Line: 2 kV (linje/jord), 1 kV (linje/linje), 1 kV datalinje |
|
Da 61000-4-6 Udført Immunitet |
3 V (10 kHz -150 kHz), 10 V (150 kHz -80 MHz) |
EMC udsendt immunitet
|
Da 55022 |
EN 55022 Klasse A |
|
FCC CFR47 Del 15 |
FCC 47CFR del 15, klasse A |
Godkendelser
|
Basis Norm |
Ce |
|
Sikkerhed af industriel kontrollere udstyr |
Cul 508 |
|
Farlig placeringer |
ISA 12.12.01 Klasse 1 Div. 2 |
Omfang levering og Tilbehør
|
Tilbehør |
Jernbanekraftforsyning RPS 30, RPS 80 EØF eller RPS 120 EØF, Terminalkabel, Netværksstyring Industriel hivision, Auto Configuration Adapter (ACA 21- USB), 19 "-monteringsramme, etiketter Ml-MS3, backplan-forlængelse MB -2 t eller mb 20-2 sahhhhhhhhh, backplan extension Mb {-2 t eller mb {20-2 Sahhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhhh |
|
Omfang af levering |
Enhed, 2 x terminalblok, driftsvejledning, CD |
LængereInstruktioner
|
Produkt Dokumentation |
https://www.doc.hirschmann.com/index.html |
|
Certifikater |
https://www.doc.hirschmann.com/certificates.html |
|
Programmel Downloade |
https://hirschmann-support.belden.com/en-us/downloads |
